TREN DE GAS

Conjuntos de Trenes de Combustible personalizados para tus necesidades únicas

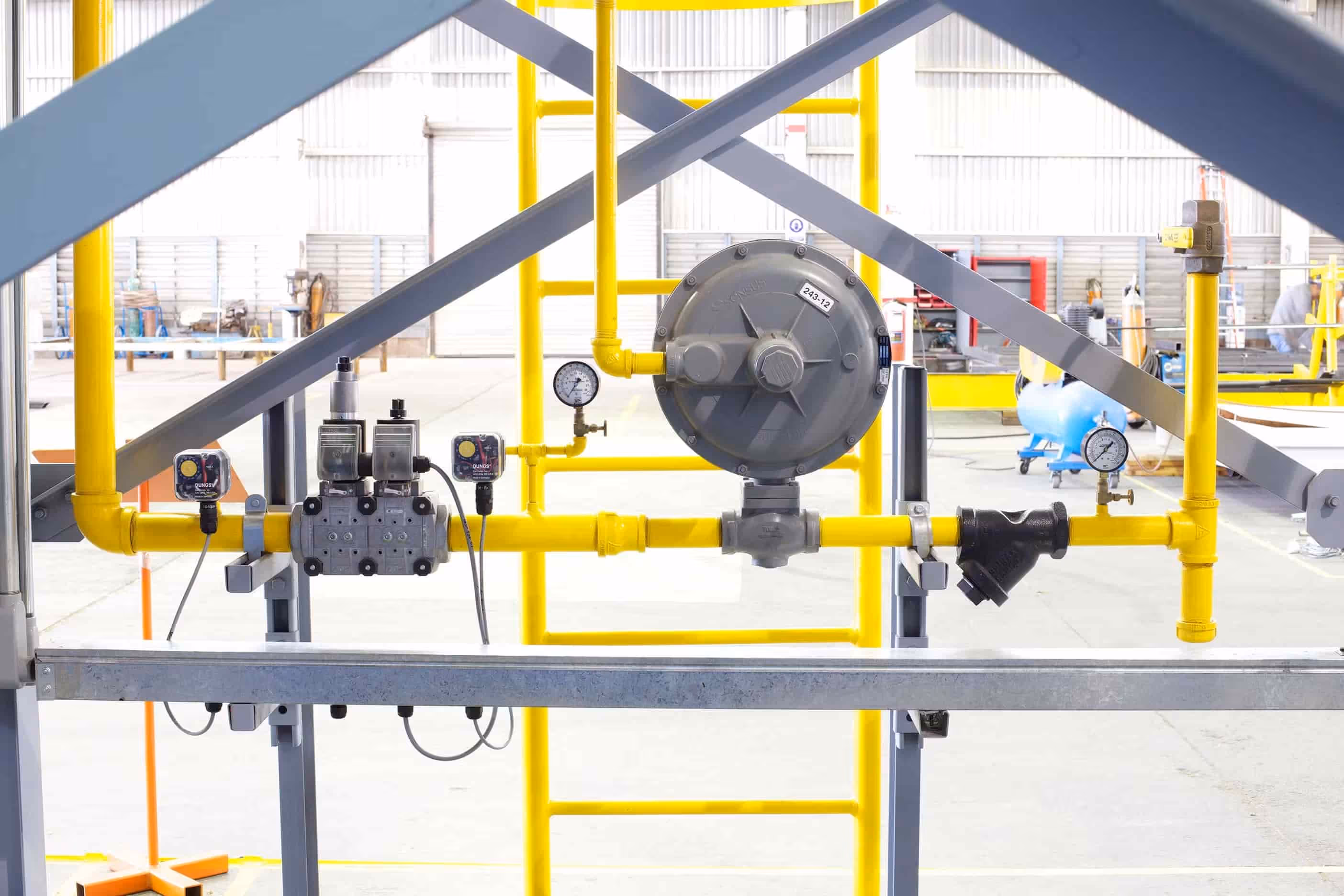

¿Qué es un tren de gas? 

Un tren de gas es un sistema que regula con precisión el suministro de combustible gaseoso a un quemador industrial. Actúa como el puente entre la fuente de gas (tubería de gas natural o tanque de almacenamiento) y el proceso de combustión, asegurando un flujo constante de combustible a la presión y caudal requeridos. Un sistema de tren de gas bien diseñado ofrece numerosos beneficios, incluyendo:

Mejora de la eficiencia: la medición precisa del gas permite una combustión óptima, minimizando el combustible desperdiciado y maximizando la producción de calor.

Reducción de emisiones: la combustión eficiente se traduce en una quema más limpia y a menores emisiones, contribuyendo a una operación más sostenible.

Mayor seguridad: las características de seguridad integradas en el sistema del tren de combustible ayudan a mitigar los riesgos asociados con las fugas de gas y las fluctuaciones de presión.

Trenes de Combustible

NUTEC Bickley es diseñador y fabrica Trenes de Combustible según las especificaciones del cliente. Nuestros trenes de combustible funcionan con gas, oxígeno o diésel. Se seleccionan para su uso en condiciones específicas y de conformidad con los códigos de seguridad requeridos (NFPA, NOM, IRI, FM, etc.).

La variedad de las marcas manejadas por NUTEC Bickley hace que cada tren de gas se adapte para satisfacer las necesidades del cliente para trabajar de forma eficiente y segura. Cada modelo de nuestros trenes de gas está respaldado por más de 40 años de experiencia en el uso de quemadores y equipos para diversas industrias.

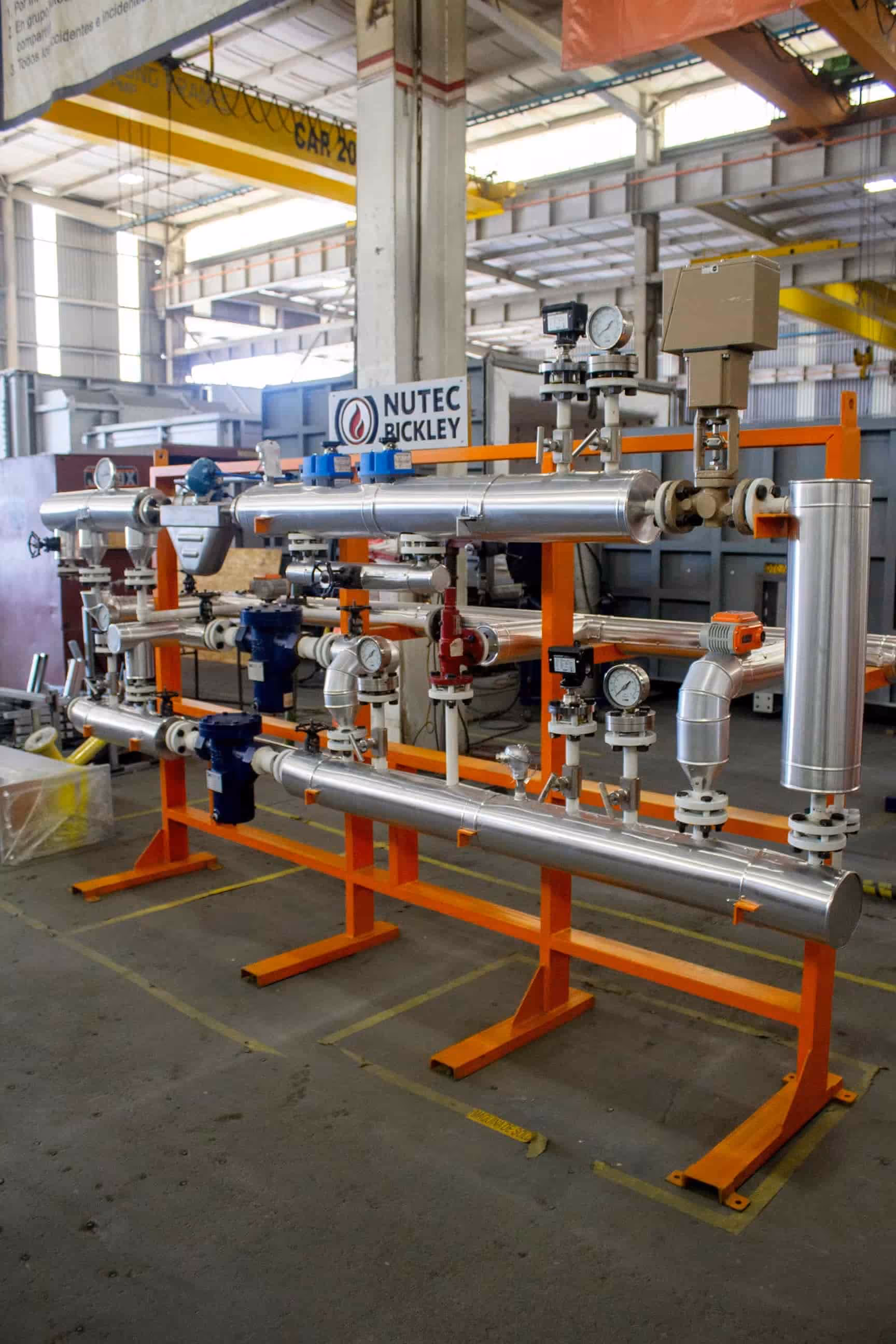

Los trenes de gas y/o combustible líquido se ensamblan en un bastidor estructural. Todos los trenes son sometidos a pruebas de hermeticidad, y revisamos los sistemas eléctricos en nuestra planta para tenerlos listos para instalarse y operar en la planta del cliente.

Comprendiendo los componentes de un tren de gas (según las Normas NFPA 86) 

Un sistema de tren de gas está armado por varios componentes clave, cada uno con un papel específico de acuerdo con las normas NFPA 86 para equipos que funcionan con gas:

Válvula de cierre de gas: ubicada al comienzo del tren de gas, esta válvula manual permite el aislamiento completo del suministro de gas para el mantenimiento o en respuesta a emergencias.

Filtro de gas: este componente elimina los desechos o contaminantes de la corriente, protegiendo el equipo aguas abajo.

Regulador de presión: el regulador de presión reduce la presión del gas de entrada desde el suministro principal a la presión requerida por el quemador para una combustión eficiente.

Válvula de gas con cierre de seguridad: esta válvula de seguridad automática corta el suministro de gas en caso de una caída de presión u otras preocupaciones de seguridad.

Interruptor de baja/alta presión: ambos interruptores están entrelazados en el circuito de seguridad de la combustión. Los ajustes se realizan de acuerdo con los límites operativos del sistema del quemador.

Medidor de gas (opcional): este dispositivo mide el volumen de gas consumido, lo que permite monitorear y optimizar el uso del combustible.

Tren de gas piloto (opcional para aplicaciones específicas del quemador): algunos sistemas de quemadores pueden requerir un tren de gas separado específicamente para la ignición de la llama piloto. Este tren incluiría una válvula de cierre, un regulador y una válvula adicional de seguridad cuyas dimensiones cumplen con los requisitos del quemador piloto.

Quemador: el quemador es donde el gas y el aire se mezclan para la combustión. El diseño y la configuración del quemador desempeñan un papel crucial en lograr una combustión eficiente y completa.

Características Clave

Válvulas de gas en cumplimiento con la última norma NFPA-86

Bastidor estructural para soporte de tren de válvulas de gas y de combustible

Código de color RAL

Panel de control usando PID o PLC

Consideraciones de diseño del tren de gas (de acuerdo a las Normas NFPA 86)

Varios factores entran en juego al diseñar un sistema de tren de gas para garantizar un rendimiento y seguridad óptimos, siguiendo el estándar NFPA 86:

Compatibilidad del tipo de combustible: los materiales y componentes del sistema deben ser compatibles con el tipo de gas específico utilizado. Por ejemplo, el tren de gas natural requiere diferentes materiales en comparación con el propano.

Requisitos de caudal y presión: el tren de gas debe diseñarse para suministrar gas al caudal y presión específicos requeridos por el horno o el horno para un funcionamiento eficiente. Una presión o un caudal insuficientes pueden conducir a una combustión incompleta y a un rendimiento reducido.

Características de seguridad: la seguridad es primordial. Los sistemas de tren de gas deben incorporar válvulas de alivio de presión para evitar la sobrepresurización, sistemas de detección de fugas para identificar problemas potenciales de manera temprana y válvulas de cierre de emergencia diseñadas de acuerdo con los estándares NFPA 86 para aislar el suministro de gas en caso de emergencias.

Tecnología

SCADA

Con nuestros sistemas SCADA, los operadores de Hornos pueden tener un control completo de su proceso de cocción, mejorando la eficiencia y la productividad.

Conoce más sobre SCADA

ECOmbustion™

El sistema ECOmbustion™ propietario de NUTEC Bickley es una metodología de control innovadora diseñada para lograr ahorros de combustible en hornos a gas, reduciendo los costos operativos y la huella de carbono.

Conoce más sobre ECOmbustion™

Seguridad y regulaciones (estándares NFPA 86)

Adherirse a los procedimientos de seguridad y a los estándares de la industria, particularmente la NFPA 86 para equipos que funcionan con gas, es obligatorio para los sistemas de tren de gas. Seguir estas pautas garantiza el funcionamiento y el mantenimiento seguros del equipo.

Aquí hay algunos protocolos de seguridad estándar y mejores prácticas a seguir para los sistemas de tren de gas alineados con la NFPA 86:

Inspecciones y mantenimiento regulares: realice inspecciones periódicas de todos los componentes del tren de gas para identificar problemas potenciales como fugas, piezas desgastadas o características de seguridad defectuosas. Programe el mantenimiento preventivo para garantizar un rendimiento óptimo y el cumplimiento de las pautas de la NFPA 86.

Personal calificado: asegúrese de que solo el personal capacitado y calificado opere y mantenga el sistema del tren de gas. La capacitación adecuada cubre los procedimientos de operación segura, los protocolos de respuesta a emergencias y el cumplimiento de los estándares de la NFPA 86.

Ventilación adecuada: mantenga una ventilación adecuada en el área que alberga el sistema del tren de gas para evitar la acumulación de gas y los posibles peligros.

Etiquetado claro: etiquete claramente todos los componentes del tren de gas, incluidas las válvulas de cierre, los manómetros y los dispositivos de seguridad, para facilitar su identificación y funcionamiento.

Salvaguardias de llama: para los quemadores con llamas piloto, implemente sistemas de salvaguardia de llama que cierren automáticamente el suministro de gas si se extingue la llama piloto.

Detección de fugas: monitoree regularmente el sistema del tren de gas en busca de fugas utilizando los métodos apropiados. Considere la instalación de sistemas de detección de fugas como una medida de seguridad adicional.

Preparación para emergencias: desarrolle un plan de respuesta a emergencias integral que detalle los procedimientos para manejar fugas de gas, incendios y otras emergencias. El plan debe cumplir con las reglamentaciones de seguridad relevantes e involucrar la capacitación del personal sobre las acciones de respuesta a emergencias.

Documentación: mantenga registros detallados de las inspecciones, el mantenimiento realizado y cualquier incidente de seguridad relacionado con el sistema del tren de gas. Esta documentación es crucial para garantizar la trazabilidad y el cumplimiento de los estándares NFPA 86.

Al seguir estos protocolos de seguridad y cumplir con las normas NFPA 86, puede reducir significativamente
el riesgo de accidentes y garantizar un funcionamiento seguro y confiable de su sistema de tren de gas. 

Aprende más sobre los trenes de gas

Un sistema de tren de gas bien diseñado desempeña un papel fundamental en optimizar el rendimiento de los hornos y hornos industriales. Al regular con precisión el suministro de combustible a la presión y caudal requeridos, los trenes de gas aseguran una combustión eficiente, maximizando la producción de calor mientras se minimiza el combustible desperdiciado. Esto se traduce en varios beneficios clave:

Para un rendimiento, seguridad y eficiencia superiores en la operación de su horno o horno industrial, asociarse con una empresa con amplia experiencia en el diseño e implementación de trenes de gas es crucial.

NUTEC Bickley ofrece soluciones de tren de gas diseñadas a medida, incorporando componentes confiables y de alta calidad para garantizar un funcionamiento suave y una vida útil prolongada. Nuestro equipo de expertos puede guiarlo a través del proceso de diseñar un sistema de tren de gas que cumpla con sus necesidades específicas y maximice el rendimiento de su horno o horno.

Ahorros de costos: la mejora de la eficiencia reduce el consumo de combustible, lo que conduce a un ahorro de costos significativo con el tiempo.
Reducción de emisiones: la combustión eficiente minimiza los contaminantes liberados a la atmósfera, contribuyendo a una operación más sostenible.
Mayor seguridad: las características de seguridad integradas en el sistema del tren de gas mitigan los riesgos asociados con las fugas de gas y las fluctuaciones de presión, promoviendo un entorno de trabajo más seguro.
Mejor control del proceso: la entrega precisa de combustible permite un mejor control sobre la operación del horno o el horno, lo que asegura resultados consistentes y de alta calidad.

Preguntas frecuentes sobre los trenes de combustible (tren de gas)

¿Cuáles son los componentes clave de los trenes de combustible (trenes de gas)?

Un sistema de tren de gas suele incluir:

Válvula de cierre de gas
Trampa de sedimento
Filtro de gas
Regulador de presión
Interruptor de baja/alta presión
Medidor de gas (opcional)
Tren de gas piloto (opcional para quemadores específicos)
Indicadores de presión
Sistemas de detección de fugas de gas (opcional)
Quemador

¿Cómo afectan el diseño y las configuraciones al rendimiento de los trenes de combustible?

El diseño y la configuración de un sistema de tren de gas afectan significativamente su rendimiento. Los factores clave incluyen:

Selección de componentes: los componentes deben ser compatibles con el tipo de gas específico que se esté utilizando.
Requisitos de caudal y presión: el sistema debe diseñarse para entregar gas a la tasa y presión exactas requeridas por el horno o el horno para una combustión óptima.
Características de seguridad: la integración adecuada de válvulas de alivio de presión, sistemas de detección de fugas y válvulas de cierre de emergencia es crucial para un funcionamiento seguro.
Consideraciones de eficiencia: elegir componentes y configuraciones eficientes desde el punto de vista energético ayuda a minimizar las pérdidas de energía y optimizar el uso del combustible.

¿Qué características de seguridad deben incluirse en un sistema estándar de tren de combustible?

Las características de seguridad estándar de un sistema de tren de gas incluyen:

Válvulas de alivio de presión: previenen la sobrepresurización.
Sistemas de detección de fugas: ayudan a identificar problemas potenciales de manera temprana.
Válvulas de cierre de emergencia: aislan el suministro de gas en caso de emergencias.

¿Por qué es esencial el mantenimiento y la inspección regular de los sistemas de tren de combustible?

El mantenimiento y la inspección regulares del sistema de tren de gas son cruciales por varias razones:

Asegura que todos los componentes funcionen correcta y seguramente.
Identifica problemas potenciales de manera temprana, evitando tiempos de inactividad inesperados.
Mantiene el rendimiento y la eficiencia óptimos del sistema del tren de gas.

¿Cómo afectan el diseño y las configuraciones al rendimiento de los trenes de combustible?

Los sistemas de tren de gas diseñados a medida ofrecen varias ventajas:

Adaptado a necesidades específicas: el sistema se diseña para cumplir con los requisitos exactos de su aplicación de horno o horno.
Rendimiento optimizado: el dimensionamiento y la configuración precisos de los componentes aseguran una eficiencia y un ahorro de combustible máximos.
Mayor seguridad: el sistema puede incorporar características de seguridad adicionales según sus necesidades y regulaciones específicas.

Al asociarte con una empresa que tenga experiencia en el diseño de trenes de gas a medida, podrás contar con una solución que optimiza tanto el rendimiento como la seguridad y la eficiencia de tus operaciones con hornos industriales.
